ヒートポンプ運転再開!

1ヶ月強お休みしていた井戸ポンプが復活!

それに伴い、昨日からヒートポンプユニットの運転も再開しました!

浸水で漏電していた井戸ポンプは、この通りボイラー室へ移設しました。
まだまだ問題が残るヒートポンプユニットですが・・・、

今朝、出社して運転状況を確認しましたが、特に異常もなく運転を続けております。

やっと、このユニットの正確な能力を測定する事が出来ましたよ。

今朝8:00のデータですが・・・、

先ず、1次側であるヒートポンプへの井戸水の入り温度は、13.6℃で、
返送井戸へ還ってゆく出口温度は、9℃でした。
このことから、4.6℃の熱を地下水から採取していると分かります。

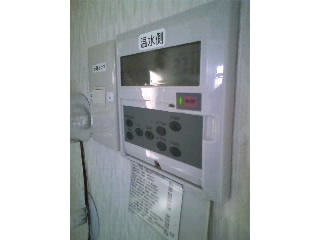

そして、2次側である暖房への温水温度は、27℃を示しています。


これは、ヒートポンプユニットから熱を加えられて出てきた温水温度です。

当社の暖房は、1階全室床暖房なのですが、
温水を床暖房へと送り、床から放熱して冷めた還りの温水が、
再びこのヒートポンプユニットへ入り、加熱されると云うサイクルを繰り返す訳です。

ヒートポンプへ入る暖房の還り温水温度は、23℃です。

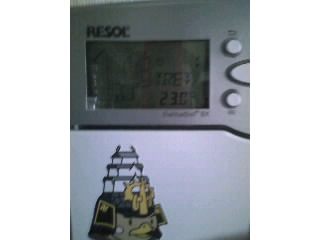

コントローラのモニター状況。暖房の還り温度を表示する設定にしてます。

ヒートポンプの入口と出口の温度差は、4℃でした。

これに流量を掛ければ、ユニットの加熱能力が導き出せます。

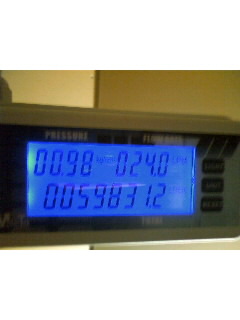

ヒートポンプユニットへ循環している温水の流量は、24リットル毎分でした。

24L/m×60m×4℃=5,760Kcal/h≒6.7Kwh

このヒートポンプユニットの消費電力は1.8Kwの能力ですから、

6.7Kwh÷1.8Kw=約3.7となりますから、

COP=3.7と云う効率結果となりました。

メーカーの参考能力値は、冷却4.4の加熱5.4ですから、

加熱の5.4と比較すると約70%の出力に留まっていることが判りました。

この結果に対する原因は、測定誤差等、様々考えられますが、

1Kwのエネルギー投入が、少なくとも約3.7倍になって出力されていると云う結果は、

事実として導き出せましたので、今回の実験とシステムの検証は、

有効であると判断されます!


えっ!?まだまだ不足ですか?

地下水は、ほぼ一定の温度を保っており、
外気温度の変化による影響は、殆どありません。
比較的良質な地下水が豊富に利用出来うる環境であれば、
非常に有効なシステムだと考えるのですが・・・如何でしょうね?
